Diseño de un Sitio Web de apoyo a las asignaturas de Lenguajes y Tecnicas de Programacion I y II 6.
¿ Como se explica ?
Los actores del sistema Usuarios (Estudiante, Profesional de la Informática o Población en general interesada) interactúan con las paginas del sitio o sea sus casos de usos (Procesamiento) y a través del mismo pueden comunicarse con diseñadores del mismo y el administrador de la red Administrador de red de transmisión de datos y Prof del Dpto de Informática con el fin de ir actualizando y mejorando el sitio. Veamos esto con el diseño algunas de las ventanas del sitio pero antes veamos como nos quedaría el diagrama de despliegue mostrado en la figura 8 de nuestro diseño implementado en el Rational Rose.
Diagrama de Despliegue
El diagrama de despliegue, representa la configuración de los nodos de procesamiento en tiempo de ejecución y los componentes que residen en ellos. Muestran la vista de despliegue estática de una arquitectura y se relacionan con los componentes ya que, por lo común, los nodos contienen uno o más componentes.

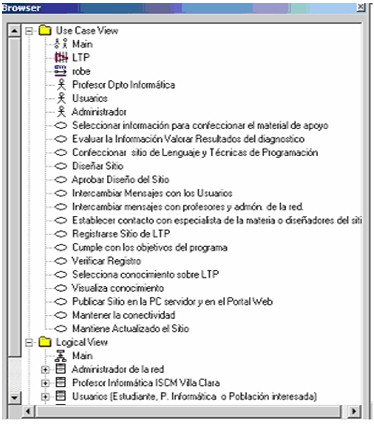

Figura 8: Diagrama de despliegue del diseño del Sitio web de Lenguaje y Técnicas de Programación I y II implementado en el Rational Rose .
Diseño de ventanas.
Se muestran a continuación el diseño de dos ventanas, en la figura 9 Ventana de autenticación para entrar al sitio web del Lenguaje y Técnicas de Programación I y II en línea, que es donde el usuario autentifica.

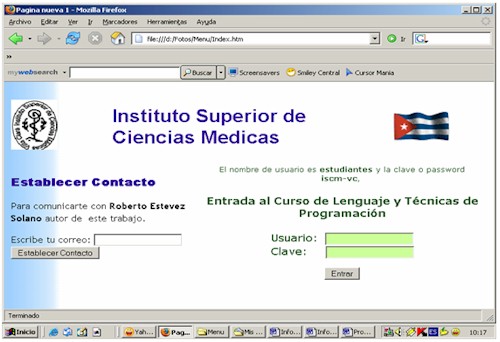

Figura 9: Ventana de autenticación para entrar al sitio web del Lenguaje y Técnicas de Programación I y II en línea.
¿Que es lo que hace cualquier actor del sistema en la ventana de autenticación para entrar al sitio web del Lenguaje y Técnicas de Programación I y II ?
Para responder esto veamos la siguiente tabla1 “Interacción entre los actores Usuarios (Estudiante, Profesional de la Informática o Población en general interesada) y el sistema en la ventana de autenticación para entrar al sitio web del Lenguaje y Técnicas de Programación I y II” . También los actores pueden comunicarse con diseñadores del mismo y el administrador de la red al hacer clic en el icono de contacto.

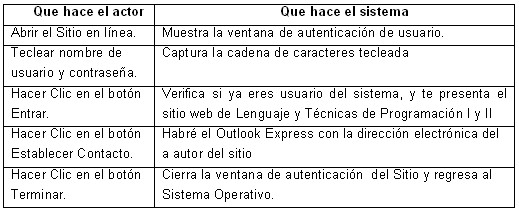

Tabla1 “Interacción entre los actores Usuarios (Estudiante, Profesional de la Informática o Población en general interesada) y el sistema en la ventana de autenticación para entrar al sitio web del Lenguaje y Técnicas de Programación I y II” .
Para caer en esta segunda ventana Figura10 los actores del sistema Usuarios (Estudiante, Profesional de la Informática o Población en general interesada) tiene que hacer clic en una opción de menú y seleccionarla. De manera que la Tabla 2 “Interacción entre los actores Usuarios (Estudiante, Profesional de la Informática o Población en general interesada) y el sistema sitio web de Lenguaje y Técnicas de Programación I y II” .

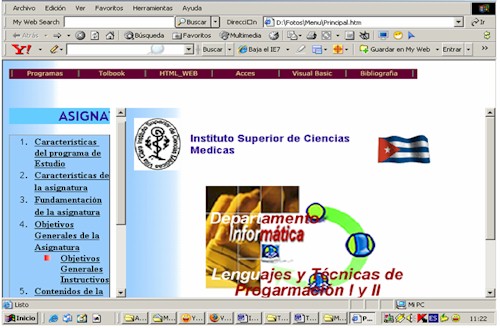

Figura 10 : Ventana del Portal del sitio web de Lenguaje y Técnicas de Programación I y II.
