A esta se une aquella que plantea que varias estructuras del organismo poseen propiedades piezoeléctricas, tales como genes, componentes citoplasmáticos y células óseas, proteínas de membrana y otros, debido a esta propiedad el campo magnético puede actuar sobre la estructura de estos componentes. Sobre estas bases se presentan en este trabajo, los resultados del estudio del estado de la técnica a partir de la revisión de patentes, planteando estrategias de desarrollo de tecnología en el campo de los estimuladores magnéticos de ultrabaja frecuencia y baja intensidad para uso en la Medicina.

Materiales y Método

Se utilizó como método teórico investigativo la revisión, análisis y procesamiento de la información disponible.

Se tomó como base el Informe sobre el Diagnóstico de Patentabilidad de una propuesta de estimulador magnético Local, realizado por el Grupo COMPITEC de la Oficina Cubana de Propiedad Industrial y la revisión de patentes realizada por los propios autores en las bases de datos de las oficinas de patentes de Estados Unidos y Japón. Se realizó el procesamiento estadístico de la información con el software SPSS V. 12

Resultados y Discusión

Se revisaron 57 patentes, la distribución por países se aprecia en la Tabla 1. Esta distribución no es fortuita, responde a la tendencia actual en las patentes de este tipo de equipos, ya que el mayor mercado es el de Estados Unidos, la revisión arroja que un porciento importante de las mismas son patentes con prioridad en otros países, se destacan Canadá, China, Alemania y Japón. Ello tiene también correspondencia con los países que más publican sobre la temática, como se aprecia en la Figura 1.

TABLA 1. Distribución por Países de las Patentes Analizadas

Figura 1. Países con más trabajos publicados sobre las propiedades y aplicaciones de los campos electromagnéticos (cortesía del Dr. Luis Bergues Cabrales, Conferencia magistral. II Conferencia Internacional CNEA 2007).

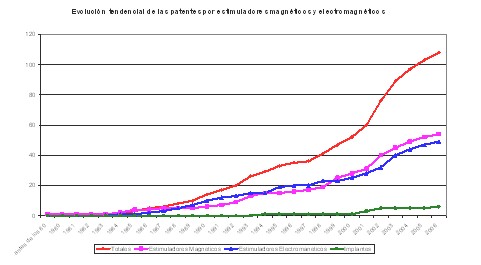

Las tendencias de la evolución de patentes de estimuladores con la aplicación de campos magnéticos y electromagnéticos se muestran en la figura 2.

Figura 2. Evolución tendencial de las patentes por tipo de estimulador

Como se aprecia en el gráfico las tendencias de patentes son crecientes sobre todo a partir del año 2000, lo que demuestra que es una rama muy competitiva, que abarca un amplio rango de elementos constituyentes y aplicaciones específicas y/o el equipo en su conjunto, por lo que para la obtención de resultados novedosos desde el punto de vista tecnológico es obligatorio un minucioso estudio de patentes.

De este análisis es posible determinar dos grandes grupos de dispositivos:

• Equipos de magnetoterapia local.
• Equipos de magnetoterapia regional o sistémica.

A su vez, estas dos grandes clases se subdividen en dos subclases, según el(los) elemento(s) novedoso(s) que reivindican en la invención:

• Por las características del equipo generador de la señal o la forma de generar el campo (rango de frecuencias, formas de onda, intensidad de campo magnético generado).
• Por aplicaciones específicas.

Así se puede ver que en el primer grupo se cubren rangos de frecuencia entre 1 Hz y 1 kHz, siendo las más frecuentes las de 50 y 60 Hz, las intensidades van de 4 μT a 20 mT y los tiempos de tratamiento hasta 1 o dos horas, con variaciones entre uno y otro equipo. [21- 27]

En el caso de los equipos desarrollados para aplicaciones específicas, destacan aquellos relacionados con el tratamiento de desórdenes neurológicos tales como el Parkinson, la epilepsia, depresión, esquizofrenia, esclerosis múltiple, cefalea, estos se caracterizan por utilizar muy bajas intensidades, por debajo de 1 mT y frecuencias de hasta 4 Hz, máximo 8 Hz. Junto a estas están sistemas dirigidos a la estimulación del sistema músculo-esquelético, aplicación más extendida de los campos magnéticos de ELF y se encontraron patentes de equipos dirigidos al tratamiento de la inflamación pélvica. También aparecen aparatos para calentar el cuerpo y otros. [28- 35]

Se observa una tendencia a la aparición de tecnología que combina la terapia de campo magnético con diferentes tipos de dispositivos y/o tecnologías de diagnóstico, con el fin de mejorar la eficiencia de la terapia y controlar determinados parámetros de interés. Esta es la llamada terapia dinámica, amplio es el campo de investigación en esta modalidad [36]

En cuanto a la forma de aplicación de la terapia (local o regional) hay una mayor cantidad de patentes para equipos de terapia local que regional o sistémica. Los tipos de inductores o aplicadores más utilizados son los solenoides con y sin núcleo de hierro y bobinas de Helmohtz; Estas últimas son las más usadas en los equipos de terapia regional, en esta variante se han patentado colchones magnéticos que aplican el campo a todo el organismo o camas con uno o varios solenoides que permiten tratar una región relativamente grande del organismo. Es posible buscar formas más eficientes no sólo desde el punto de vista de la terapia como tal, sino del consumo energético para el tratamiento a cuerpo completo. Como resultado del estudio realizado es posible definir una estrategia de investigación para el desarrollo de tecnología médica que utilice como principio físico la aplicación de campos magnéticos de ultrabaja frecuencia y baja intensidad.
