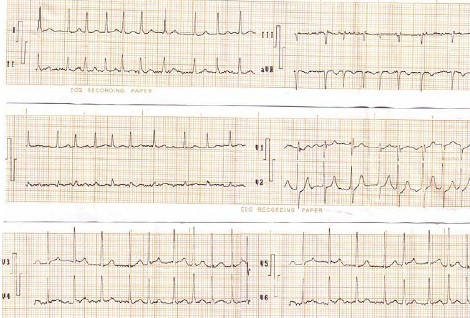

Figura 5

En la figura mostramos una fibrilación auricular con respuesta ventricular rápida. Note la ausencia de ondas P bien definidas reemplazadas por ondas f de morfología, amplitud y duración diferente. La frecuencia ventricular no es coordinada y muy rápida.

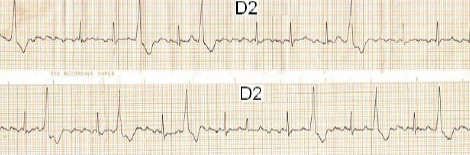

Figura 6

En la figura mostramos un flutter auricular con ondas F clásicas y conducción variable. Note además los latidos extrasistólicos ventriculares caracterizados por la gran anchura de QRS, onda T oponente al sentido de QRS y marcada pausa post-extrasistólica.

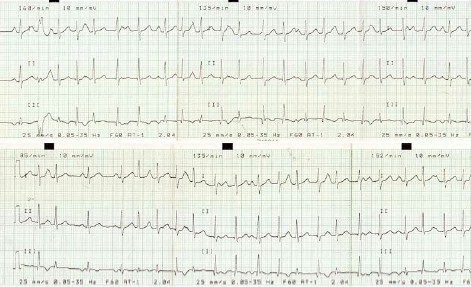

Figura 7

En la figura se muestra una taquicardia atrial. Note la variedad en la morfología de las ondas P, las cuales en ocasiones están inscritas en la onda T del complejo anterior deformando estas, los espacios P-P y R-R no constantes, así como la frecuencia cardiaca de 150 latidos por minuto aproximadamente. Vea también la presencia de extrasístoles de origen ventricular.

Figura 8

En la figura mostramos una taquicardia paroxística auricular. Vea la taquicardia auricular con frecuencia de 150 latidos por minutos aproximadamente que luego para bruscamente. Note que las ondas P son idénticas entre sí y preceden al complejo QRS.

Bibliografía

1.     Franco Salazar Guillermo. Compendio de Electrocardiografía. 2009. Cap. 4. p. 32

2.     Bayés de Luna Antoni. Electrocardiografía Clínica. Barcelona: ESPAXS. Cap. 9. p. 133. Sección III.

3.     Franco Salazar Guillermo. Compendio de Electrocardiografía. 2009. Cap. 4. p. 37

4.     Perdomo González Gabriel. Electrocardiograma, su lectura rápida. Revista Finlay (Ciudad de la Habana) marzo 1992.

5.     Kasper Dennis L., Braunwald Eugene, Fauci Anthony S. et. al. Harrison: Principios de Medicina Interna. 16ª ed. Cap. 213. Sección 2. Versión Digital.

6.     Franco Salazar Guillermo. Compendio de Electrocardiografía. 2009. Cap. 4. p. 39

7.     Bayés de Luna Antoni. Electrocardiografía Clínica. Barcelona: ESPAXS. Cap. 12. p. 208-220. Sección III.

8.     Kasper Dennis L., Braunwald Eugene, Fauci Anthony S. et. al. Harrison: Principios de Medicina Interna. 16ª ed. Cap. 213. Sección 2. Versión Digital.

9.     Colectivo de Autores. Manual Merck. 10ma ed. Madrid: Harcourt; 1999. Cap. 205. Sección 16.

10.   Matiz Camacho Hernando. et. al. Guías de Práctica Clínica Basadas en la Evidencia. Arritmias Supraventriculares. Asociación Colombiana de Facultades de Medicina. En: http://www. medynet. com/ usuarios /jraguilar/ arritmias %20 supraventriculares .pdf. Fecha de acceso: 30-04-09.

11.   Franco Salazar Guillermo. Compendio de Electrocardiografía. 2009. Cap. 4. p. 44-45

12.   Kasper Dennis L., Braunwald Eugene, Fauci Anthony S. et. al. Harrison: Principios de Medicina Interna. 16ª ed. Cap. 214. Sección 2. Versión Digital.

13.   Franco Salazar Guillermo. Compendio de Electrocardiografía. 2009. Cap. 4. p. 47

14.   Franco Salazar Guillermo. Compendio de Electrocardiografía. 2009. Cap. 4. p. 49
