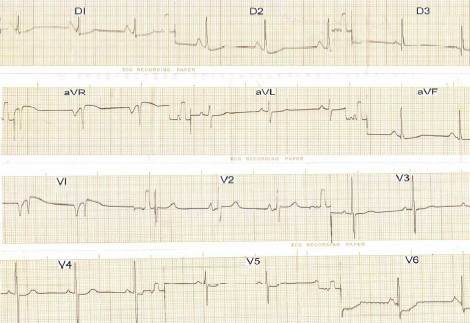

Figura # 3. Electrocardiograma (ECG) de 12 derivaciones de un paciente con crecimiento biauricular. Note fundamentalmente en la derivación D_II el crecimiento de la onda P, que alcanza los 4 mm de altura y los 0.12 segundos de duración. Se aprecia alta y picuda en V₁ y V₂, así como ancha y con tendencia a la bimodalidad en V₅ y V₆.

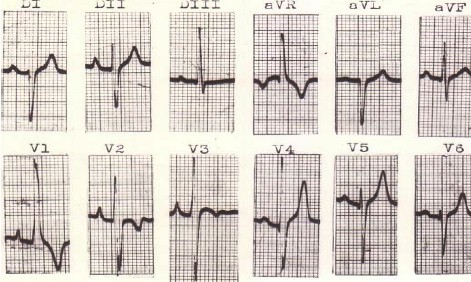

Figura # 4. Electrocardiograma (ECG) de 12 derivaciones de un paciente con hipertrofia de ventrículo derecho. Al analizar las derivaciones estándar D_I y aV_F resalta el eje eléctrico desviado a la derecha (D_I predominantemente negativo con aV_F positivo). Luego se aprecia la gran positividad de V₁ y V₂ con ondas R anchas (29 mm de altura y 0.10 segundos de duración) que se contrapone a la predominante negatividad del QRS en las derivaciones izquierdas donde se aprecian ondas S muy profundas. Note aVR, derivación negativa en condiciones normales, con una onda R que casi alcanza los 15 mm de altura. Si calculamos el índice de Sokolow derecho veremos que supera los 11 mm mientras que el White- Block asciende a – 30. Además esta hipertrofia cursa con sobrecarga sistólica, identificable por las ondas T negativas y asimétricas en V₁ y V₂.

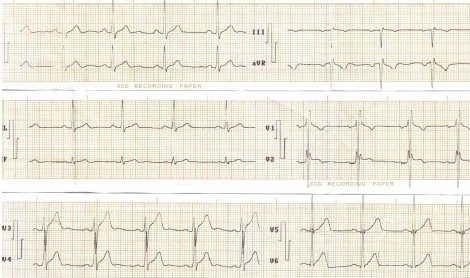

Figura # 5. Electrocardiograma (ECG) de 12 derivaciones de un paciente con hipertrofia de ventrículo izquierdo. La onda R es prominente en D_I, V_L, V₄, V₅ y V6, con un índice de Sokolow-Lyon mayor de 35 mm.

Note además el patrón qR (poco evidente) y onda T positiva, alta y picuda en V₅ y V₆, indicador de sobrecarga diastólica de este ventrículo.

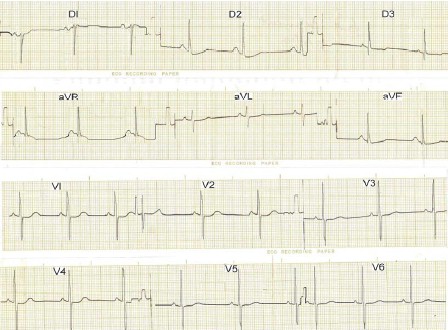

Figura # 6. Electrocardiograma (ECG) de 12 derivaciones de un paciente con posible hipertrofia biventricular. El eje eléctrico se encuentra muy desviado a la derecha, acompañado de onda R alta y S profunda en todas las derivaciones precordiales.
