Electrocardiografía básica.



Autores



Dr. Amaury Flores Sánchez. Investigador agregado. Instituto de Cardiología y Cirugía cardiovascular de Cuba.



Dra. Damaris Hernández Veliz .Investigador agregado. Instituto de Cardiología y Cirugía cardiovascular de Cuba.



Palabras claves: electrocardiografía, electrocardiograma, EKG.



Keywords: electrocardiography, electrocardiogram, EKG.



Resumen



Se definen los conceptos básicos de electrocardiograma, los aspectos esenciales para el análisis e interpretación del mismo. Se detallan cada una de las derivaciones, componentes del electrocardiograma, así como el eje y la posición eléctrica.



Abstract: basic concepts and essential steps for analyzing and understanding. The electrocardiogram are defined. Every derivation, components, axis and electric position are described.



Referencias bibliográficas: Wikipedia



El electrocardiograma (ECG) es el registro básico de la actividad eléctrica generada por el corazón durante el ciclo cardíaco y se registra desde la superficie corporal. El electrocardiógrafo utilizado consta de 12 derivaciones.



En el análisis adecuado del ECG es necesario tener en cuenta aspectos esenciales de elementos claves tales como:



- La experiencia del analista.

- Los datos morfofuncionales y electrofisiológicos.

- Análisis ordenado del ritmo, magnitud, duración y vectores.

- La existencia de datos clínicos correlacionados.

- Las limitaciones del método.



Para la interpretación del ECG es necesario también, seguir una lectura de forma tal que se analice con mucho cuidado componentes del mismo. Para esto contamos con la utilización de ocho pasos secuenciales, que son los siguientes:

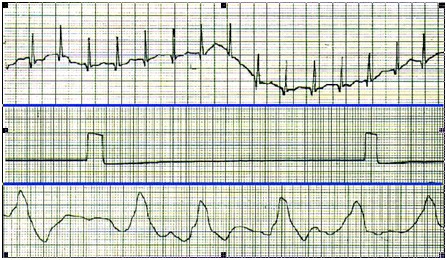

• Calidad del registro: Esto incluye colocar de forma adecuada las derivaciones y la identificación de artefactos importantes .Así evitaremos graves errores en el diagnóstico.







• Mediciones. Este término se refiere a la amplitud, duración e intervalos de las diferentes formas de la onda, así como le determinación de la frecuencia cardíaca por diferentes métodos.

• Determinación del ritmo.

• Examen de la onda P .Con su presencia de forma regular o no, determinaremos la existencia o no de ritmo sinusal. La morfología de la misma determina si hay Crecimiento Auricular o Bloqueo Intraauricular.





• Examen del QRS. Con su examen determinaremos la existencia de infarto del miocardio, crecimiento ventricular o defecto de la conducción ventricular.



• Examen del segmento ST. Su examen establece si hay lesión subendocárdica. El desplazamiento anormal del segmento ST se define como lesión.

• Examen de la onda T .Un aspecto difícil de definir en un ECG es la importancia que se le concede a onda T. En general sus alteraciones suelen definirse como cambios isquémicos o primarios de la misma. Pueden existir ondas T anormales en el curso de defectos de conducción, crecimientos ventriculares, trastornos electrolíticos y en diagnóstico de defectos farmacológicos.
