Diseño de la aplicación informática

“El éxito de los proyectos de desarrollo de aplicaciones o sistemas se debe a que sirve como enlace entre quien tiene la idea y el desarrollador. El UML ( Lenguaje Unificado de Modelado) es una herramienta que cumple con esta función, ya que le ayuda a capturar la idea de un sistema para comunicarla posteriormente a quien esté involucrado en su proceso de desarrollo; esto se lleva a cabo mediante un conjunto de símbolos y diagramas. Cada diagrama tiene fines distintos dentro del proceso de desarrollo” (4).

Para el diseño del sitio web nos basamos en la teoría de diseño de software de los libros “Aprendiendo UML en 24” horas de Joseph Schmuller en la edición en español, el libro “UML y Patrones. Introducción al Análisis y Diseño Orientado a Objeto” de Craig Larman en la edición en español y el Libro “UML with Rational Rose 2002” de Wendy Boggs y Michael Boggs .Según estos autores y las demás bibliografías referente al tema existe una serie de metodologías para representar un diseño de software como son el Modelo tradicional o de Cascada y el Modelo en Espiral de los cuales no nos vamos a referir en este trabajo, solamente iremos a una de las metodologías mas usadas en elaborar sistemas educacionales a distancia (e-Learning) usando las nuevas Tecnologías de la Información y las Comunicaciones es el Modelo de proceso de negocio usando diagramas de actividad o IDEF.

Modelo de proceso de negocio usando diagramas de actividad o IDEF.

La traducción literal de las siglas IDEF es Integration Definition for Function Modeling (Definición de la integración para la modelación de las Funciones). IDEF consiste en una serie de normas que definen la metodología para la representación de funciones modeladas.

La metodología IDEF proporciona un marco de trabajo para poder representar y entender los procesos, determinando el impacto de los diferentes sucesos y definiendo como los procesos interactúan unos con otros permitiéndonos identificar actividades poco eficientes o redundantes. En esta metodología se usa la tecnología de Workflow la cual tiene como objetivo describir los procesos de una organización y consiste de actores del negocio y casos de uso del negocio y el resultado es un modelo de caso de usos del negocio. Para representar modelos de casos de uso del negocio, nosotros usamos como software el Rational Rose.

La metodología wordflow para representar un software propone lo siguiente:
• Modelo del Negocio (Modelo UML usando notación IDEF)
• Casos de Uso del Negocio
• Modelo conceptual de los Casos de Uso del Negocio
• Diagrama de transición de estados
• Diagrama de Secuencia
• Diagrama de componentes.

Modelo del Negocio del Sitio Web de Lenguaje y Técnicas de Programación I y II (Modelo UML usando notación IDEF)

Los principales actores implicados en este proceso se reflejan a continuación:

1. Prof del Dpto de Informática
2. Administrador de red de transmisión de datos:
3. Usuarios (Estudiante, Profesional de la Informática o Población en general interesada):

Para darle solución a nuestro problema de acuerdo a los actores implicados, se utilizará la notación IDEF.
La misma se conforma de actividades, entradas, salidas, mecanismos de control y sujetos.

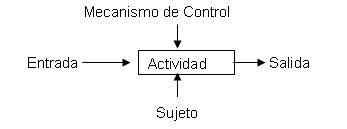

Cada actividad se representa con un rectángulo cerrado. Las actividades deben tener de manera obligatoria Entradas y Salidas y de manera opcional Mecanismos de Control y Sujetos que realizan la actividad.
Una entrada se representa como una conexión que entra a la actividad por la izquierda.
Una salida se representa como una conexión que sale de la actividad por la derecha.
Un mecanismo de control es una conexión que entra a la actividad por la parte superior.
Un sujeto se representa por una conexión que entra a la actividad por la parte inferior” (4).

Seria lo siguiente:

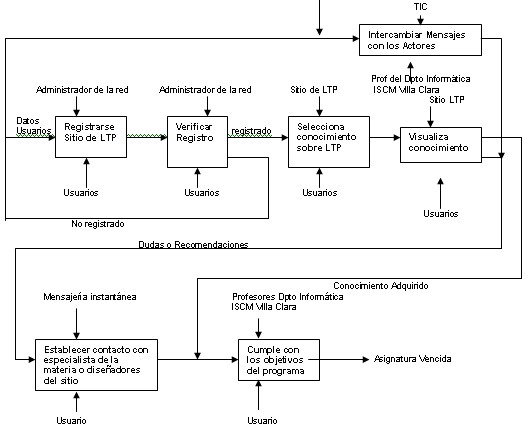

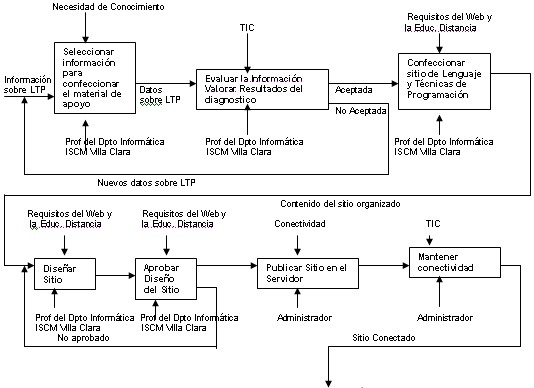

Figura 1 : Modelo de procesos de negocios de Sitio web de Lenguajes y Técnicas de Programación I y II
