Durante el análisis del modelo de información, se tuvo cuenta que un componente muy importante lo es el Diagrama Entidad Relación con sus entidades, relaciones y cardinalidades, compuesto por diferentes entidades interrelacionadas que recogen todos los datos necesarios para la formación de la Historia Clínica de Cirugía Cardiovascular, entidad Historia Clínica, la cual registra los datos generales de los pacientes tiene una serie de interrelaciones de uno a uno con diferentes  entidades las cuales se describen a continuación:

AntPatFam (antecedentes Patológicos Familiares), en la cual se registran las enfermedades que tienen o han tenido sus familiares.

InterResp (interrogatorio del sistema respiratorio que le realiza el médico al paciente, donde el paciente, le informa al médico sobre las enfermedades o síntomas respiratorios que padece (además de recoger lo que el paciente informa, el médico se auxilia de los documentos que trae el paciente para ser verificados posteriormente, lo mismo sucede en los demás interrogatorios)

IntCard (interrogatorio del sistema cardiovascular) Este acápite es muy amplio por lo importante que es para la especialidad del centro.

InterNerv (interrogatorio del sistema nervioso),

Medic (registra los medicamentos que toma el paciente al momento del ingreso)

IntterrDigest (interrogatorio del sistema digestivo del paciente)

Y diferentes interrelaciones uno a mucho con diferentes entidades como:

ECO (se registra todas las exploraciones Ecocardiográficas que se le realizan al paciente, tanto las que trae de sus centros de diagnósticos de procedencia, así como todas las que se le realicen durante su estadía en el centro.

Coron (recoge todos los cateterismos realizados al paciente, se le realizan como pruebas diagnosticas, y en el caso de tener solución sin necesidad de una cirugía mayor, se le realiza el tratamiento colocándole un stent (especie de muelle para dar más amplitud a la circulación de la sangre sin llegar a una cirugía mayor)

ECG (registra todas las investigaciones electrocardiográficas realizadas al paciente)

ExamenLab (registra todos los exámenes de laboratorio clínico realizados al paciente)

CirugVerd (registra todos los procesos de cirugías que se le practiquen al paciente)

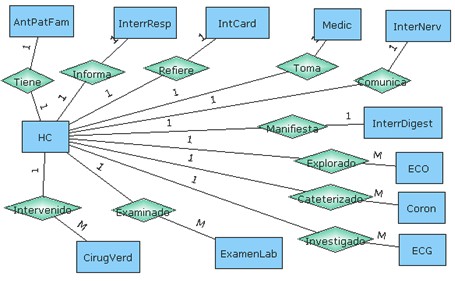

Figura 3.  Diagrama Entidad Relación

A partir del Modelo Entidad Relación se realizó la transformación a tablas del Modelo Físico, la cual podemos observar en el Anexo I,  la descripción de las entidades y sus atributos las mostramos en el Anexo II

Modelo de Implementación

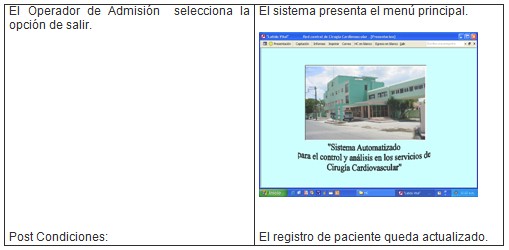

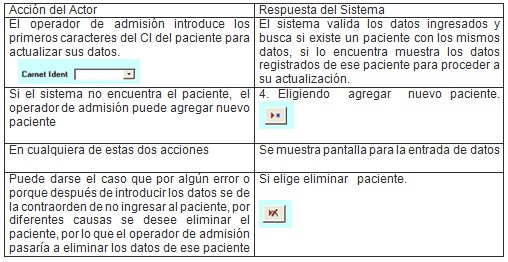

El sistema está formado por  una base de datos que se encuentra en un nodo que hace la función de servidor y diferentes nodos en las distintas áreas donde va a estar instalado el sistema, el cual va a representar a cada uno de los actores con sus casos de uso discutidos anteriormente.
