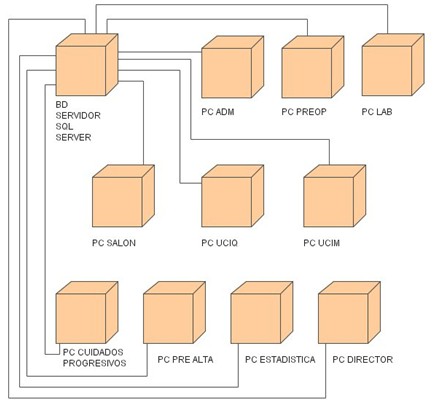

Figura 4. Diagrama de implementación

En el diseño se utilizaron las herramientas ERECASE 2.0 y  MagicDraw UML 9.0

Manual de usuario del sistema

Generalidades del “Sistema para los servicios de Cirugía Cardiovascular” (Latido Vital)

“Latido Vital”  es un sistema diseñado para satisfacer las necesidades de un centro de cirugía cardiovascular en general, y en particular para guardar y almacenar los datos de las Historias Clínicas en un formato de Base de Datos, manejar la información de los pacientes durante su estadía en el centro, donde no sólo son  recopiladas estadísticas sino que también se utilizan éstas en las decisiones del centro. “Latido Vital” está compuesto por 10 módulos principales, que se analizarán en detalle posteriormente.

Requerimientos mínimos de hardware y Sistemas Operativos.

Los requerimientos mínimos para cada estación de trabajo deben ser:

• Pentium II - 300 MHz o mayor.
• 64 Mb mínimo de RAM.
• Disco rígido con un mínimo de 20 MB libres
• Configuración de video mínima: 800 x 600, color de 16 bits o mayor. (65.000 colores)
• Windows 98 / ME / 2000 / XP/ 2003

Ejecutando “Latido Vital”  por primera vez

Al programa se accede desde cada estación de trabajo, para lo cual por seguridad y para  mejor conservación de la integridad de los datos se le crearon diferentes privilegios de acuerdo al área, todas las personas pueden acceder a la información de forma visual, pero con determinadas cláusulas en sus password para la escritura, modificaciones o impresiones de resultados o informes.

Se deberá ingresar una contraseña de usuario. Cada usuario tiene diferentes privilegios en el uso de la base de datos.

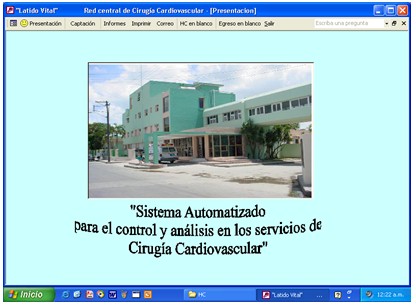

Pantalla de comienzo – Menú y barra de herramientas

Sobre la parte superior de la pantalla se ubica una barra de navegación que contiene las diferentes acciones a realizar. Como son: Captación, Informes, Correos, etc. Desde esta pantalla se ejecutarán todas las funciones y módulos del programa, que pasaremos a describir a continuación.

Para facilitar la navegación por el sistema se crearon carpetas con fichas o pestañas, separados de forma optimizada. Consideramos fundamental este tipo de estructuración en la que desde un único punto de origen se pueden obtener todos los datos que necesitemos para el correcto proceso asistencial del enfermo, sin necesidad de cambiar aplicativos ni menús. Desde la pantalla de cada enfermo se accede a la Historia Clínica, las pruebas complementarias, etc. de manera directa, sin claves ni pasos intermedios.

Las diferentes pantallas se diseñaron de la manera más intuitiva y clara posibles, con el mismo formato en el que estaban habituados a realizar el trabajo de forma manual, para que el tiempo de aprendizaje fuera el mínimo y que todo el personal se implique de manera cómoda y flexible, sin necesidad de memorizar menús ni combinaciones de teclas.

Ingresar un nuevo  paciente

Esta operación la realiza el operador del Departamento de Admisión y puede efectuarse de la siguiente manera: desde la ficha Datos de Pacientes, haga clic en el botón ubicado en la parte inferior que posee una flechita y asterisco, (al acercar el Mouse al mismo nos muestra una ayuda que nos dice agregar nuevo paciente), que posibilita la captación de todos los datos asociados con el nuevo paciente, a partir de ahí se pueden introducir los datos. Si al introducir el primer dato (Carné de Identidad), el mismo existe en la base de datos, el sistema muestra los datos del paciente en cuestión para su completamiento.
